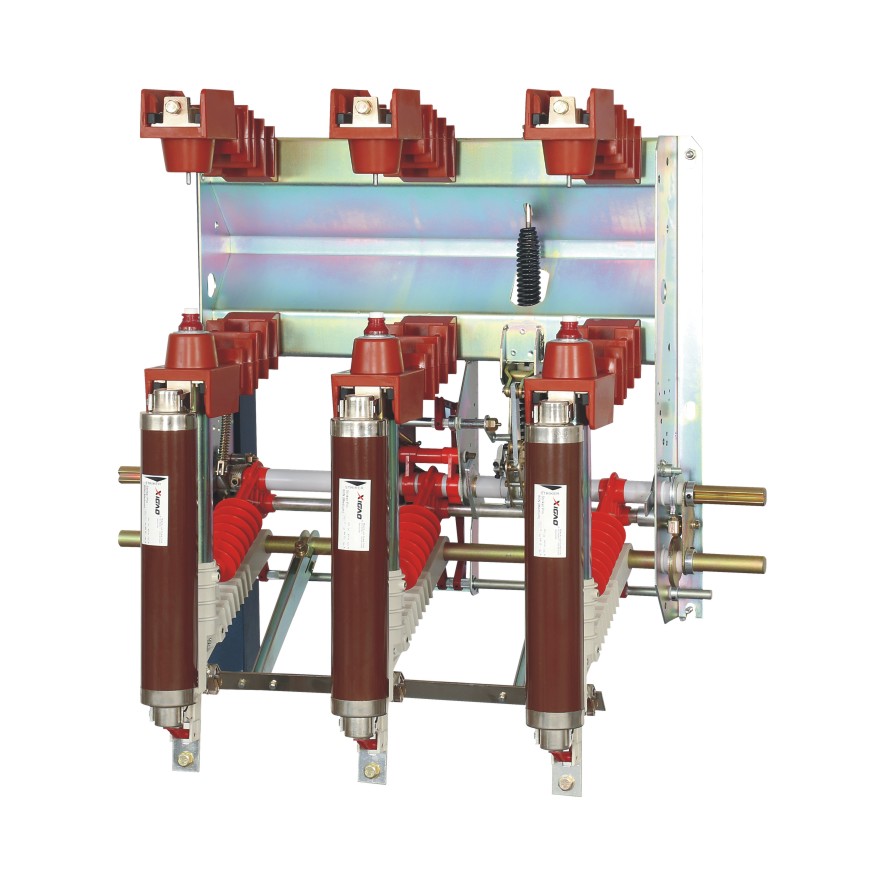

FN12系列高壓負荷開關廣泛應用于高壓輸配電設備，鑒于其擁有良好的分?jǐn)嘈阅芎涂煽康亩搪冯娏髂褪苣芰Γ蛊淠軌騽偃稳魏坞娋W(wǎng)的要求。當開關與 限流熔斷器組合使用時，可以有效保護1250kVA以內的配電變壓器。 將FN12系列開關安裝在開關柜等設備后，具有以下優點： -開關可通過分合閘完全分隔母排隔間和電纜隔間 -由于動觸頭是垂直運動，可以很直觀的看到負荷開關和接地分合閘狀態。 -由于熔斷器座，接地開關都是一體化安裝在開關上，在將負荷開關安裝在設備上后，無需對熔斷器和接地開關另行調試。
?技術參數
FKN12技術參數 |
|
|
額定電壓 | kV | 12 |
額定電流 | A | 630 |
額定頻率 | Hz | 50/60 |
額定短路關合電流 | kA Peak. | 67 |
額定峰值耐受電流 | kA Peak. | 82 |
短時耐受電流 | kA eff. |
|
1秒 |
| 31.5 |
2秒 |
| 25 |
3秒 |
| 20 |
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11) | A | 1600 |
最大熔斷器電流（XRNT 熔斷器） | A | 125 |
額定短時工頻耐受電壓50Hz 1 min,: |
|
|
- 相間及對地 | kV | 42 |
- 斷口間 | kV | 45 |
額定雷電沖擊耐受電壓1.2/50μs |
|
|
- 相間及對地 | kV | 75 |
- 斷口間 | kV | 85 |
機械壽命 | cycles | 2000 |
外形尺寸圖
