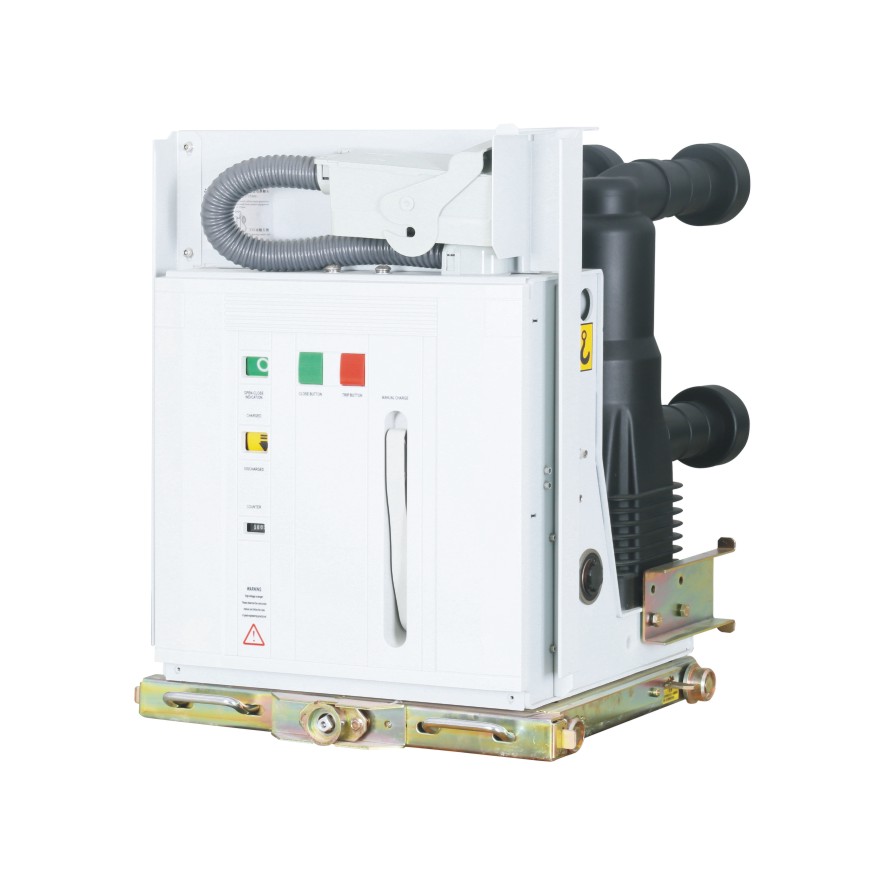

VSG型戶內高壓真空斷路器適用于三相交流50Hz, 額定電壓為7.2kV-40.5kV的電力系統中作投切各種不同性質的負荷及頻繁操作的場合，可供工礦、企 業、發電廠及變電站電氣設備的保護和控制之用?？膳溆肒YN28A等中置手車式開關柜，也可配于XGN固定式開關柜。 VSG型戶內高壓真空斷路器符合國家標準GB1984《交流高壓斷路器》、JB/T3855《3.6～40.5kV戶內交流高壓真空斷路器》和IEC60056 《高壓交流斷 路器》標準。滿足DVr403《10-35kV戶內高壓真空斷路器訂貨技術條件》。
技術參數
VSG技術參數 |
|
|
|
|
|
|
|
|
|
|
|
額定電壓 | kV |
| 12 |
| 24 |
|
| 40.5 | |||
額定短路開斷電流4秒 | kA | 20/25 | 31.5 | 40 | 20/25 |
| 31.5 | 25 |
|
| 31.5 |
|
|
| 630 | 1250 |
|
| 630 |
|
|
|
|
|
|
| 1250 |
|
|
| 1250 |
|
|
|
|
額定電流 | A |
|
| 1600 |
|
|
|
|
|
|
|
|
| 630 | 1600 |
| 630 |
| 1600 |
|
|
| 1600 |
|
|
|
| 2000 |
|
|
| 1250 |
|
| |
|
|
| 2000 |
|
|
| 2000 |
|
|
| |
|
| 1250 |
| 2500 | 1250 |
|
|
|
| 2000 | |
|
|
| 2500 |
|
|
| 2500 |
|
|
|
|
|
|
|
| 3150 |
|
|
|
|
|
|
|
|
|
| 3150 |
|
|
| 3150 |
|
|
|
|
|
|
|
| 4000 |
|
|
|
|
|
|
|
|
|
| 4000 |
|
|
| 4000 |
|
|
|
|
額定頻率 | Hz |
|
|
| 50/60 |
|
|
|
| ||
額定短時工頻耐受電壓 50Hz 1min | kV |
| 45 |
| 65 |
|
|
| 95 | ||
額定雷電沖擊耐受電壓1.2/50μs | kV |
| 75 |
| 125 |
|
|
| 185 | ||
額定峰值耐受電流 | kA Peak. | 63 | 80 | 100 | 50/63 |
| 80 | 63 |
|
| 80 |
額定短路關合電流 | kA | 63 | 80 | 100 | 50/63 |
| 80 | 63 |
|
| 80 |
操作順序 | times/h |
|
| 0-0.3s-CO-180s-CO |
|
|
|
| |||
機械壽命 | cycles |
|
|
| 10000 |
|
|
|
| ||

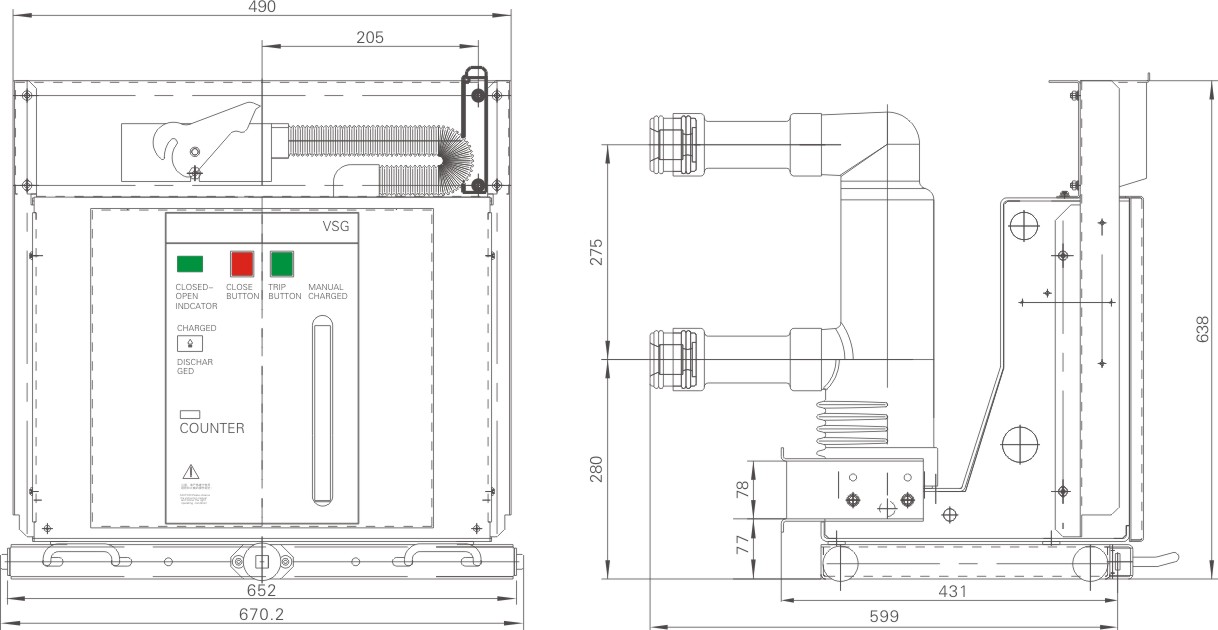

外形尺寸圖
