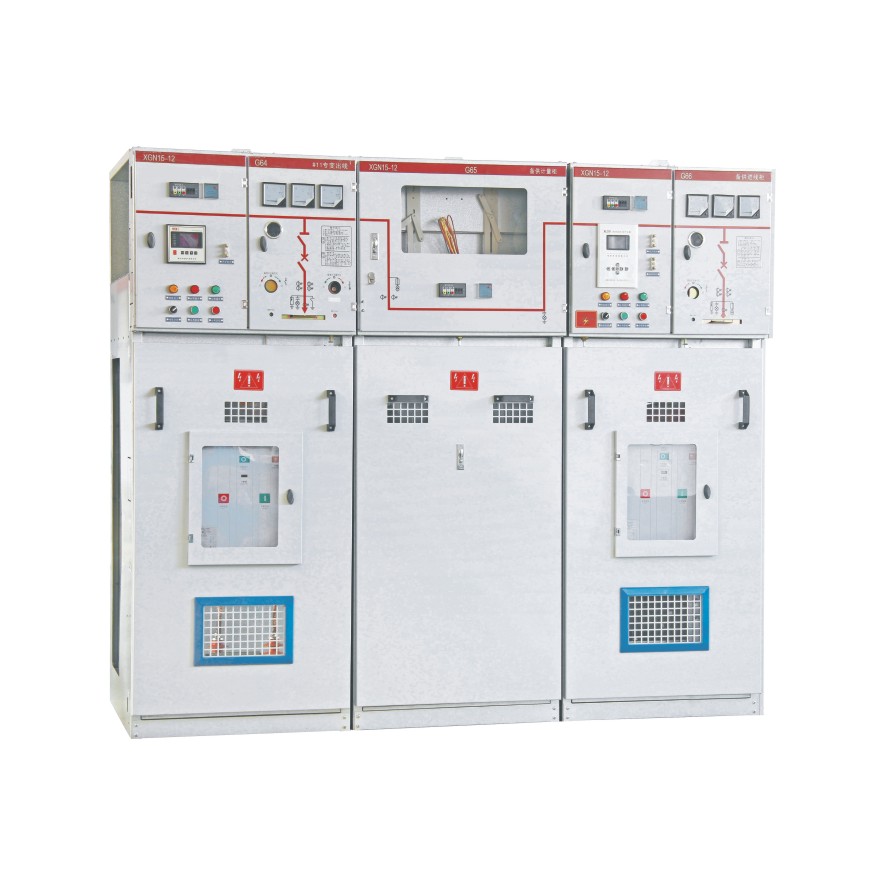

XGN15箱型固定式金屬封閉環網開關設備

XGN15單元式金屬封閉環網開關設備是以FLN□-12型SF6負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化、緊湊型可擴展的金屬封閉環 網開關設備。具有結構簡單、操作靈活、連鎖可靠、安裝方便等特點。對各種不用的應用場合、不同的用戶要求均能提供令人滿意的技術方案。 XGN15單元式金屬封閉環網開關設備的主開關選用本公司生產的FLN36-12型、FLN48-12型SF6負荷開關，或ABB公司生產的SFG型SF6負荷開關，也可根據用戶的需要配裝VS1型、VD4/S型、ISM型真空斷路器或HD4/55型SF6斷路器。負荷開關和斷路器可手動或電動操作，選配電動操作機構、PT、CT、 FTU和通信裝置后可實現配電自動化功能。

產品參數

技術參數

XGN15技術參數
項目		單位	負荷開關柜		組合電器柜	斷路器柜
額定電壓		kV	12/24		12/24	12/24
額定頻率		Hz	50/60
額定電流	主母線	A	630
額定電流	分支母線		630		125(視熔斷器額定電流而定)	630
工頻耐受電壓	相間及對地	kV		42/55
	斷口	kV		48/70
雷電沖擊耐壓	相間及對地	kV		75/125
1.2/50μs	斷口	kV		85/145
額定短時耐受電流	主回路	kA	20/3s		-	25/2s
額定短時耐受電流	接地回路	kA	20/2s		-	25/2s
額定峰值耐受電流		kA	62.5/50		-	63/50
額定短路關合電流		kA		67/50
額定轉移電流		A	-		1700	-
額定有功負載開斷電流		A	630		-	-
額定閉環開斷電流		A	630		-	630
額定電纜充電電流		A	10		-	15
防護等級					IP3X
機械壽命	負荷開關	cycles	5000		5000	10000
機械壽命	接地開關	cycles	2000		2000	2000

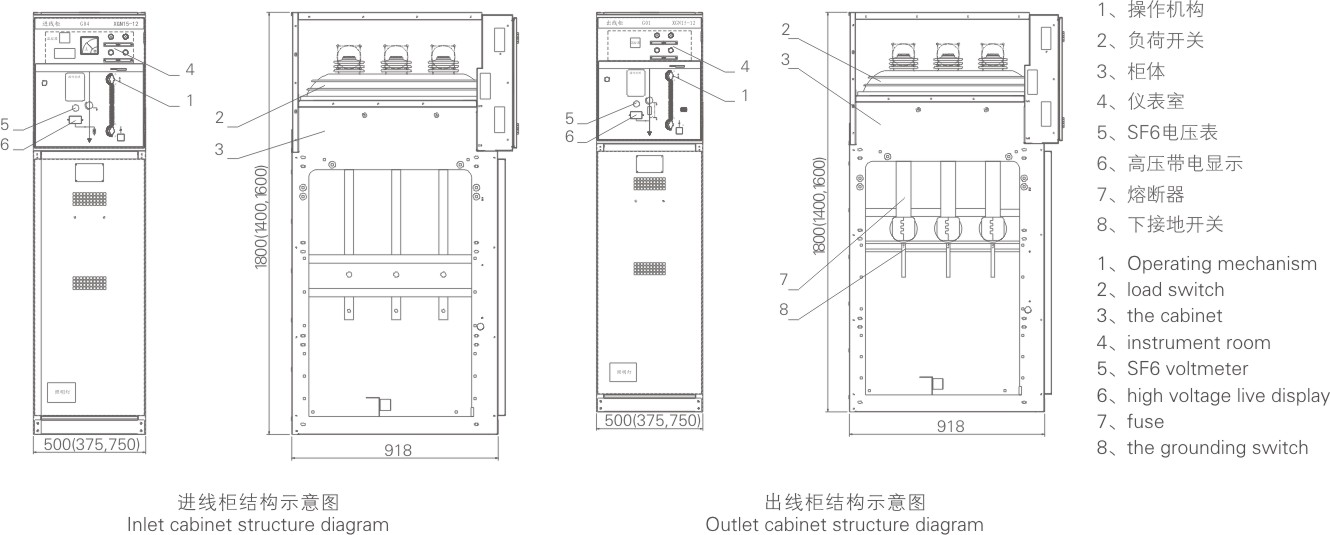

外形尺寸圖
